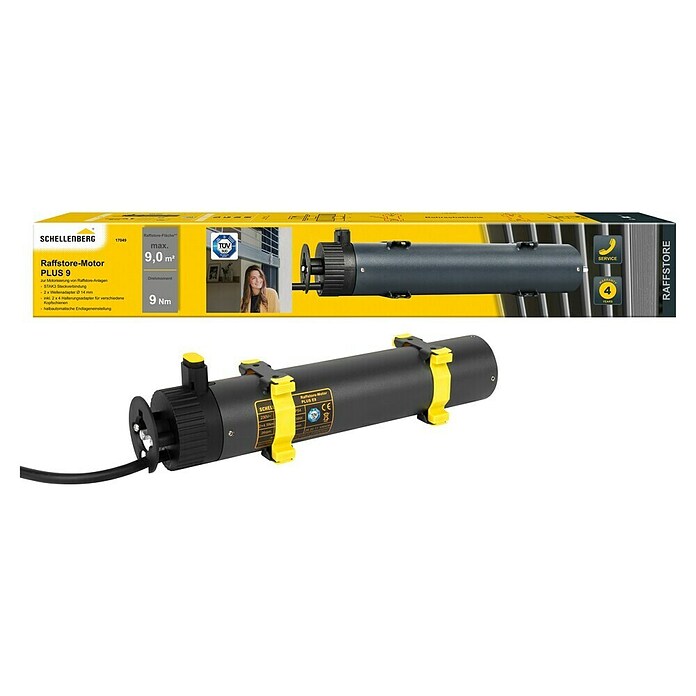

Mit dem Schellenberg Raffstore-Motor Plus können Sie einen neuen Raffstore motorisieren oder einen alten Raffstore-Motor austauschen. Der 9 Nm starke Motor mit einer Lautstärke von = 70 dB (A) verfügt über eine Antriebswelle mit zwei Winden, die jeweils mit 4,5 Nm angetrieben werden. Er hat eine Gesamtlänge von 310 mm, entspricht der Schutzklasse IP54 und ist für eine Raffstore-Fläche bis 9 m² geeignet.

An den Strom angeschlossen wird er mithilfe eines 500 mm langen Anschlusskabels mit sicherem STAS3-Stecker. Das entsprechende Gegenstück ist die STAK3-Kupplung. Diese ist für den Einbau notwendig und separat erhältlich. Der Raffstore-Motor Plus hat eine halbautomatische Endlageneinstellung. Für die Einstellung der Endlagen wird entweder ein separat erhältliches Einstellwerkzeug oder ein Schalter empfohlen. Für die Steuerung mehrerer Raffstore-Motoren mit einem Bedienelement können Sie eines der Schellenberg Relais verwenden.

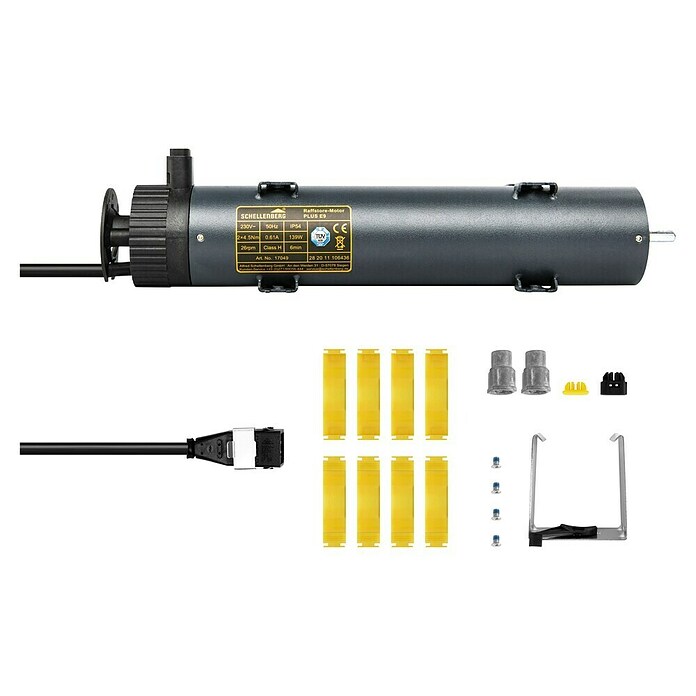

Möchten Sie einen bestehenden Raffstore-Motor austauschen, dann liegen dem Lieferumfang 2 x 4 Halterungsadapter für verschiedene Kopfschienen bei. Ebenfalls im Lieferumfang enthalten sind zwei Wellenadapter für Raffstore-Wellen mit einem Durchmesser von 14 mm. Für eine optionale Montagemöglichkeit kann der Raffstore-Motor Plus verschraubt werden. Schrauben sowie eine Bohrschablone sind im Lieferumfang enthalten. Weitere Wellenadapter oder längere Anschlusskabel mit bis zu 10 m Länge sind separat erhältlich.

Steuerung des Raffstore-Motors Plus

Für die Steuerung des Raffstore-Motors Plus können Sie zwischen einer manuellen, einer funk- bzw. zeitgesteuerten oder einer smarten Steuerung wählen. Die entsprechenden Schellenberg Bedienelemente sind separat erhältlich.

Manuelle Raffstoresteuerung

Für die manuelle Steuerung des Raffstore-Motors Plus verwenden Sie einen Schellenberg Rollladen-Wipp-, Tast- oder Knebelschalter für Auf- oder Unterputz. Mit ihnen lassen sich die Raffstore-Lamellen auf Knopfdruck punktgenau steuern und neigen.

Raffstoresteuerung per Funk

Wünschen Sie eine bequeme Fern- oder Zeitsteuerung Ihres Raffstore-Motors, dann empfiehlt sich stattdessen die Nutzung eines Schellenberg Funk-Rollladenschalters oder eines Schellenberg Funk-Empfangsmoduls. Mit einem dieser Funk-Produkte bedienen Sie Ihren Raffstore per Funk-Handsender oder Funk-Zeitschaltuhr bequem von der Couch oder zu einer voreingestellten Zeit.

Steuerung im Smart Home System

Mithilfe der Funk-Nachrüstung kann der Raffstore-Motor Plus in ein kompatibles Smart Home System integriert werden. Dadurch ergeben sich zusätzliche Steuerungsmöglichkeiten, abhängig vom Smart Home System.

Technische Daten

• Nennspannung: 230 V AC/50 Hz
• Drehmoment: 2 x 4,5 Nm
• Max. Einschaltdauer: 6 Minuten
• Nennleistung: 139 Watt

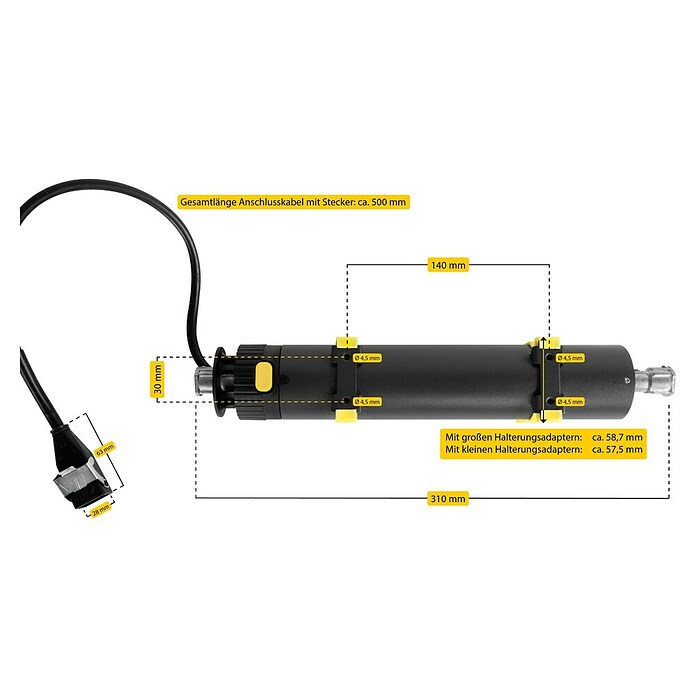

• Gesamtlänge: 310 mm
• Schutzklasse: IP54
• Nennstrom: 0,61 A
• Anschlusskabel: 500 mm
• Umgebungstemperatur: -10 °C bis +60 °C
• Schalldruckpegel: ≤ 70 dB (A)
• Standby: 0,3 W
